Модульные дымоходные системы для твердотопливных печей и котлов (сокр. - МДС – ТПК) представляют собой универсальную и многовариантную дымоходную систему, которая идеально подходит для отопительных приборов, которые работают на твердом, жидком или же газообразном топливе, в том числе, для высокой или низкой температуры дымового газа. Систему ТПК рекомендуют к применению, так как она имеет нечувствительную к влаге дымоходную систему, российский сертификат пожарной безопасности и сертификат соответствия ГОСТ-Р, а также гигиенический сертификат России. Проникновение влаги через стенку трубы составляет менее, чем 2 гч-м2. Система, обеспечивающая противопожарную безопасность, соответствует всем требованиям европейской классификации класса F90/L90 и имеет небольшой вес благодаря своей тонкостенной керамической трубе и наружным оптимальным размерам.

Для того, чтобы укомплектовать дымоходы для твердотопливных котлов существует большое разнообразие дополнительных принадлежностей. Так, составные элементы как можно лучше подходят друг к другу и монтируются в самые краткие сроки. Абсолютно все необходимые элементы для монтажа входят в такой основной комплект. Благодаря широкому выбору разнообразных составных принадлежностей дымохода, абсолютной заводской готовности, монтаж осуществляется быстро и легко. С предельной точностью друг к другу подогнанные строительные составные части дымоходной системы (это внутренняя труба, каменная оболочка, изоляционные плиты) обеспечивают идеальное и верное функционирование. Тепловая заводская изоляция в сочетании с каналами проветриваний, которые расположены за слоем теплоизоляции, дают возможность подключать котлы с низкой температурой дымового газа к дымовой трубе. Эти котлы могут использоваться со значениями КПД более высоких параметров без возможности разрушения дымовых труб.

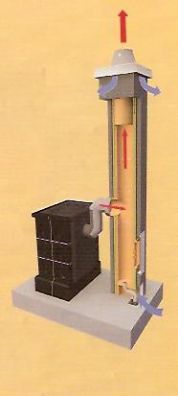

Дымоходы для твердотопливных котлов образовывают три основные компоненты (рисунок 1):

1. Трубы и фасонные части из шамота от компании-производителя «Вольфсхойер Тонверке», как внутренняя часть конструкций для уничтожения дымовых газов.

Эти трубы устойчивы от возгорания сажи, а рабочая температура внутри труб составляет 400-450˚С;

2. Негорючая теплоизоляция, выполненная из минерального волокна с толщиной не меньше, чем 3 см, представлена в виде матов, сегментов или полусегментов. Коэффициент теплопроводности достигает отметки не более 0,04 Вт/мК (при температуре 20˚С), а плотность варьируется от 80 до 120 кг/м3.

3. Внешняя оболочка, выполненная из лёгкого бетона, имеет толщину стенки 40 мм и высоту 25 см.

Рисунок №1.

Элементы с заводской готовности с максимальной точностью соответствуют друг другу, что разрешает выполнять монтажные работы быстро и эффективно. Система МДС дополнена разнообразными элементами, а именно: затворами, дверцами для осмотров и очистки, вентиляционными решётками, изоляционными панелями, адаптерами для внешних оболочек, смесями и отделочными материалами, что позволит укомплектовать любой объект в полной мере.

Широкий выбор типоразмеров

Компанией МДС выпускаются дымоходные системы таких типоразмеров по сечениям внутренних труб для удаления дымового газа: 14, 16, 18, 20, 22, 25 и 30 см. Для персонального удобства пользователя и сокращения складских программ одна оболочка используется для нескольких диаметров. Одноходовая конструкция также может дополняться вентиляционным каналом, который интегрируется в ту же самую внешнюю оболочку.

Кроме этого, в двухходовой конструкции можно устанавливать две трубы для устранения дымового газа для обслуживания двух источников тепла (к примеру, двух котлов по разной мощности, или же камина и котла), которые находятся в одной внешней оболочке.

Самые основные типоразмеры оболочек изображены в таблице 1.

Таблица №1.

Внешний вид	Внутренний диаметр трубы, мм	Внешние размеры, мм	Вес, кг
Одноходовая конструкция
	140, 160	350х350x250	19,00
	180, 200	390х390x250	22,00
	250	480х480x250	27,00
	300	550х550x250	32,00
Одноходовая конструкция с вентиляционным каналом
	140, 160	350х500x250	31,00
	180, 200	390х550x250	39,00
Двухходовая конструкция
	160, 180, 200	390х740	43,00

Чтобы соединить каменные оболочки, необходимо использовать цементный раствор для строительных наружных работ, который соответствует марке: М-50, М-100, М-150.

Верхняя часть дымовой трубы, выступающая сверху над кровлей, должна обязательно быть защищенной от воздействия различных атмосферных осадков. Системы МДС укомплектованы защитными кожухами, изготовленными из металла, покровными плитами, всяческими конусами или зонтиками.

Внутренняя шамотная конструкция для устранения дымовых газов произведена из принадлежностей заводской готовности компании «Вольфсхойер Тонверке». Она включает в себя основание для сборов и отвода конденсата, тройник для осмотра и чистки с высотой 33 или 66 см, затвор тройника или готовую дверцу с затвором в комплекте, трубу высотой 33, 50 или 66 см, тройник с углом подключения потребителя 90 и 45˚. Если существует необходимость выполнения тройника для подключения пользователя, то по месту могут использоваться специальные патрубки. Чтобы соединить шамотные детали друг с другом, используют кислотостойкую массу для швов, обеспечивающую надёжное и крепкое соединение всех частей конструкции друг с другом.

Она также устойчива к действиям высоких температур, влажности и кислот. Инструкция по способам приготовления кислотостойких масс для швов изложена в материалах производителя.

Как изоляционный материал используются, так называемые, негорючие маты или же цилиндры от компании-производителя «Хотпайп» по толщине не меньше, чем 30 мм. Для каждой климатической зоны толщина изоляции определена теплотехническими расчётами и также зависит непосредственно от места установок самой дымоходной системы (снаружи или внутри строения).

Рекомендации по проектированию

Одним из самых важных значений для надёжной и безвредной работы дымоходной системы является верный выбор диаметра внутренней трубы. Он может основываться на проведённых аэродинамических расчётах конструкции или же с использованием таблиц от производителя. Более подробные таблицы по выбору диаметра дымоходной системы зависимо от типа источника тепла приводятся в «Технической Информации» компании-производителя «Вольфсхойер Тонверке».

Наилучшим местом для установки дымоходной системы является здание внутри поближе к коньку кровли. В таком случае высота трубы над кровлей будет минимальной, а значит, она будет более медленно охлаждаться.

Приступив к проектированию дымоходной системы, в первую очередь, нужно следовать действующим государственным строительным нормам и правилам, нормам пожарной безопасности, обращать внимание на рекомендации расположения дымоходной системы в строении, допустимость расстояний от дымоходной системы до других конструкций непосредственно на кровле, на статические характеристики.

Допустимая строительная высота конструкции, зависимо от внутреннего диаметра дымовой трубы, показана в таблице 2.

Таблица №2.

Дымоходы для бани

Дымоходы для бани требует особенно тщательного выбора. В том случае, если подход к строительству будет непродуманным и безответственным, вас в любом случае могут ожидать такие неприятные моменты, как: обратная тяга, задымление всего помещения и даже пожар.

Дымоходный канал предназначается для отвода дыма из помещения, который возникает в процессе горения топлива. Плюс ко всему, дымоходы для бани обеспечивают поступление кислорода в топку за счет тяги для обеспечения процесса горения топлива.

Возведенная по всем правилам дымоходная труба является залогом эффективности, долговечности и полной безопасности обогревательной системы, а также помещения в целом. Множество людей не могут это понять, поэтому образовывается невеселая статистика количества пожаров через обогревательные системы: не нужно повторять ошибки других пользователей.

Такие несчастные случаи могут происходить по таким причинам:

• используются некачественные материалы для постройки дымохода для бани;
• не соблюдаются все нормы и требования пожарной безопасности;
• неправильного или некорректного расчета параметров дымоходных каналов.

Не допуская вышеперечисленных ошибок, дымоходы для бани будут пожаробезопасными и обеспечат отличный режим горения. Каждый материал имеет свой определенный срок службы, не исключение и дымовая труба. Канал нужно регулярно чистить от сажи и менять испорченные детали, не запуская этого процесса. Лучше всего такую ответственную работу доверить специалистам.

Дымоходы для бани монтируются непосредственно от печки и дальше двигаются вверх до самой кровли.

Дымоходы для каминов

В наше время камин является классическим атрибутом большинства частных домов. Но возникают вопросы, каким образом правильно подобрать к камину дымоход. Необходимо помнить, что от топки для камина дымоход сильно нагревается и никогда нельзя оставлять трубку дымохода без термоизоляции.

Это очень эффективный элемент, который рекомендуют устанавливать в конструкцию дымохода для камина.

За счет приваренных пластин увеличивается площадь теплоотдачи, поэтому кроме тепла от каминной топки пользователь получит также дополнительно тепло от раскаленной трубы для каминов. Чтобы сохранить как можно большее количество тепла и возможность регулировать интенсивность и продолжительность горения, в дымоход нужно устанавливать дымоходный шибер.

Комплектуя дымоходы для каминов, нужно помнить, что у трубы должно как можно меньше поворотов. Она должна быть прямой без отводов не больше, чем 45 градусов. Если в дымоходе стоит колено, то нужно обязательно установить тройник, в противном случае, чтобы почистить от сажи дымовую трубу придется разбирать его, что очень неудобно и не всегда реально.

Для хорошей естественной тяги дымоход камина не должен в высоту превышать 6 метров. На тягу ощутимо влияет термоизоляция трубы, поэтому выводить одностенную трубу на улицу запрещено.

Нужно понимать, что термоизоляция не обеспечит настолько низкую температуру, которая бы дала возможность провести вплотную дымоход «сэндвич» к деревянным, пластиковым или иным легковоспламеняющимся материалам. Если дымоход проходит сквозь деревянные перекрытия, или рядом с ними, то нужно обязательно установить дополнительную термоизоляцию из материала, выполненного на основе базальта и проходка. Не рекомендуется в качестве изоляции использовать токсичные материалы, к примеру, асбест. На верхушке трубы в обязательном порядке должен быть установлен грибок или флюгер.

Не забывайте о том, что верно спроектированные дымоходы для каминов – это залог эффективной работы каминной топки и избавление от всяческих проблем, которые могут возникнуть в процессе пользования им.

В случае отсутствия приточной вентиляции в помещении может быть создано разряжение при работе камина, что повлечет возникновение обратной тяги и необоротный выход дыма в помещение, иными словами, камин начнет дыметь.

На современном рынке существует огромный выбор дымоходов для каминов, большой популярностью пользуются дымоходы МДС керамические дымоходы для каминов. Установление дымохода для камина только на самый первый взгляд кажется довольно простым делом. На самом же деле, монтаж дымохода для камина – это занятие весьма ответственное и лучше его поручить специалисту.

Дымоход для камина должен располагаться внутри помещения, чтобы дымовые газы не могли охлаждаться в дымоходе чересчур быстро. Если труба размещается в наружной стене или же непосредственно перед ней, то этот дымоход должен состоять из утепленных труб.

Исходя из вышеизложенной информации, лучшим решением для бань, бани и каминов являются дымоходы МДС. Идеальное соотношение качества и приемлемой цены максимально дополняют друг друга и являются абсолютно доступными для большинства категорий населения.
